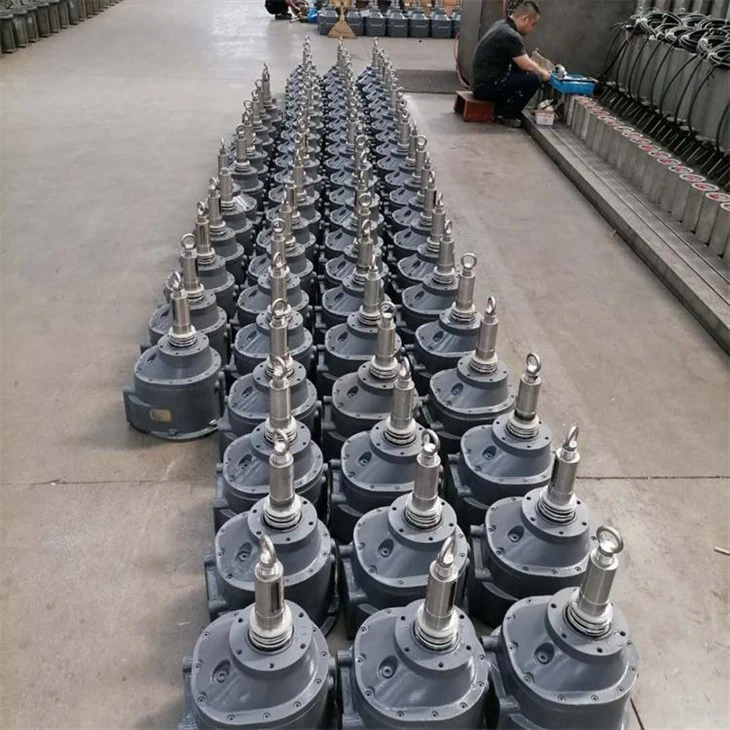

Impulsionador de fluxo submersível

Principais parâmetros técnicos
Potência do motor 1,5kW
Velocidade do impulsor 56rpm
Diâmetro do impulsor 1400 mm
Nível de proteção do motor IP68
Nível de isolamento do motor F

O empurrador de fluxo de baixa-velocidade QJB é usado para agitação de baixa-velocidade em tanques de tratamento biológico, tanques de aeração ou tanques anaeróbicos. Produz um forte fluxo de água com baixo fluxo tangencial, que pode ser utilizado para circulação de água na piscina e etapas de nitrificação, desnitrificação e desfosforização para criar fluxo de água, para que a lama e a água da piscina sejam totalmente misturadas sem causar assoreamento.

Condições de uso do empurrador de fluxo de baixa velocidade-QJB
O empurrador de fluxo-de baixa velocidade QJB é adequado para o tratamento de vários esgotos domésticos e águas residuais industriais. O equipamento pode operar normalmente e continuamente nas seguintes condições:
A temperatura média não excede 40 graus;
O valor do pH do meio está entre 5 e 9;
A densidade média não excede 1150kg/m3;
Operação submersa-de longo prazo, a profundidade de mergulho geralmente não excede 20 m;

Desempenho técnico do empurrador de fluxo-de baixa velocidade QJB

1. O volume da piscina é 1000-3000m3 e a viscosidade pode chegar a 50CP; o volume da piscina é de 500-700m3 e a viscosidade pode chegar a 1000CP.
2. O misturador submersível funciona suavemente e garante nenhum bloqueio, estagnação, vibração e outros fenômenos;
3. O misturador submersível é submetido a um teste de pressão de ar de vedação antes de sair da fábrica. A pressão de teste é de 3kg/m2 e não há vazamento por 5 minutos;
4. O misturador submersível adota uma estrutura de vedação mecânica dupla e um dispositivo de vedação labial. O selo mecânico garante operação confiável dentro de 8.000 horas sem substituição;
5. O cabo-de saída do misturador submersível adota o cabo macio revestido-de borracha YZW em GB5013.2 ou outros cabos com o mesmo desempenho. O comprimento de configuração padrão de uma única unidade é de 10m. A cabeça de vedação do cabo é vulcanizada para evitar que a bainha do cabo seja danificada e que a água penetre no motor;
6. A superfície do misturador submersível é pulverizada com tinta anti-corrosão, e sua superfície é brilhante, sem manchas, solavancos, rachaduras e outros fenômenos; o primer da carcaça do motor é resina epóxi de PVC e a superfície é tinta de borracha clorada;
7. A câmara de óleo do misturador submersível está equipada com um dispositivo de proteção contra vazamentos de vedação;
8. O fio de duas-cores (amarelo/verde) no cabo-de saída do misturador submersível é especificado como fio de aterramento e a conexão é confiável. A marca de aterramento é óbvia e não é fácil de apagar durante a vida útil;
9. As pás e rotores do misturador submersível são balanceados e a precisão do equilíbrio é G6.3;
10. O misturador subaquático pode girar dentro de 120 graus na direção horizontal e o ângulo de fluxo pode ser ajustado à vontade.

Vida útil do empurrador de fluxo-de baixa velocidade QJB

Nas condições especificadas, o tempo médio de operação do misturador submersível antes que ocorra a primeira falha não seja inferior a 10.000 horas e a vida útil de toda a máquina não seja inferior a 15 anos.

Projeto estrutural do empurrador de fluxo-de baixa velocidade QJB
1. Caixa de junção: A caixa de junção é totalmente vedada e isolada do líquido circundante e da parte do motor; Resfriamento: O estator do motor é resfriado pelo líquido circundante.
2. Redutor: A transmissão da engrenagem da superfície do dente duro é adotada para reduzir a velocidade do impulsor. A estrutura do design é compacta, a aparência é bonita e suave e a capacidade de carga é forte; o motor principal possui baixa vibração e operação estável no momento da partida; baixo ruído; a relação de transmissão da engrenagem é finamente graduada e a relação de velocidade é grande, o que pode proteger bem o motor e os rolamentos e tem uma longa vida útil.
3. Lâminas: As lâminas têm formato de banana dupla-e fundidas com poliuretano composto de alta-densidade para evitar que as lâminas quebrem. A borda de entrada da lâmina é dobrada para trás e possui desempenho de limpeza automático. A porca de travamento tipo flange-é fixada ao eixo, o que é fácil de desmontar e substituir durante o içamento e manutenção.
4. Motor: É utilizado um motor de indução de gaiola de esquilo totalmente submerso, com um enrolamento de quatro pólos do motor submersível, nível S1, e um nível de isolamento do enrolamento do estator de nível F, com um nível de proteção de IP68. O motor pode agitar continuamente um meio a 40 graus, e o aumento médio da temperatura do enrolamento do estator não excede 85 graus. Pode iniciar pelo menos 12 vezes por hora sem causar efeitos nocivos. Durante a operação não haverá fenômeno de sobrecarga, garantindo operação contínua e intermitente. A tensão nominal é 380 V, trifásica-, 50 Hz. A flutuação de tensão permitida do motor é de ±10%.
5. Câmara de óleo: Lubrifique e resfrie o dispositivo de vedação, a sede do rolamento e o redutor entre o motor e o líquido. A câmara de óleo desempenha um papel na absorção de choque e no silenciamento. Um dispositivo de airbag pode ser enterrado para reduzir e reduzir o aumento de pressão na câmara de óleo.
6. Rolamentos: O eixo do motor é suportado por dois rolamentos, os rolamentos de suporte são rolamentos de esferas de duas carreiras; o rolamento principal é um rolamento autocompensador de rolos de duas carreiras; o eixo do impulsor é suportado por um rolamento de esferas de contato angular de duas carreiras e um rolamento de rolos cilíndricos; os rolamentos são isolados do líquido agitado e lubrificados com graxa. A vida útil do rolamento do agitador é superior a 60.000 horas.
7. Vedação do eixo: O misturador consiste em duas vedações mecânicas e uma vedação labial. Material do dispositivo de vedação: carboneto de tungstênio-carboneto de tungstênio.
8. Selo mecânico: Cada eixo é equipado com um sistema de selo mecânico de eixo giratório independente de camada dupla-de série-tipo{2}}camada, e o dispositivo de vedação opera em um tanque de óleo. A vida útil projetada do selo mecânico é superior a 25.000 horas.
9. Sistema de monitoramento: Dois interruptores térmicos são instalados no enrolamento do estator. Os interruptores térmicos operam a 125 graus. Em circunstâncias normais, a temperatura do motor não excede 85 graus. Após o superaquecimento, o motor para de girar e emite um alarme. Um sensor de vazamento de água é usado para detectar água na câmara do estator. Quando o sensor de vazamento de água é ativado, o motor irá parar de girar e emitir um alarme.
10. Sistema de controle (configurável-pelo usuário): A caixa de controle pode realizar auto-proteção do equipamento, com funções de proteção contra superaquecimento, sobrecorrente e vazamento, e uma interface PLC pode ser reservada.

Principais materiais do propulsor de fluxo-de baixa velocidade QJB
Habitação:Ferro fundido cinzento GG25
Impulsor:poliuretano composto
Eixo principal:aço inoxidável 2Cr13
Selo mecânico:carboneto de tungstênio-carboneto de tungstênio
Haste guia:aço carbono ou aço inoxidável ASTM304 (os usuários podem escolher o material por conta própria)
Suporte de elevação:aço carbono ou aço inoxidável ASTM304 (os usuários podem escolher o material por conta própria)
Corrente de elevação:aço carbono ou aço inoxidável ASTM304 (os usuários podem escolher o material por conta própria)
Material de vedação estática:borracha nitrílica
Fixador:aço inoxidável ASTM304
Consequência:Rolamento NSK

Faixa de correspondência do propulsor de fluxo-de baixa velocidade QJB
Hélice subaquática totalmente montada:
Motor submersível
Conjunto completo de dispositivos de elevação, hastes guia, suportes, correntes de elevação, etc.
Cabo de mergulho de 10m, caixa de junção
Todos os acessórios de conexão
